近 接 开 关

近  接  开  关

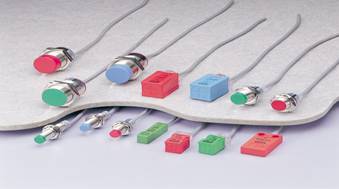

近接开关的种类

电感式近接开关

静电容式近接开关

电磁式(磁簧开关)

电磁式(霍尔开关)

概论原理

近接开关    「电感式」；「电磁式」；「静电容式」

分  为

「电感式」   近接开关内含「线圈」适用于感测含铁金属类的被检测物。

「电磁式」   近接开关内含「磁簧开关」或「霍尔组件」适用于感测带磁性的被检测物。

「静电容式」近接开关内含「电极板」适用于感测带静电的金属或非金属类被检测物。

近接开关的原理

「原理」

在铁粉芯上绕线，送电后产生磁场当铁金属通过磁场时产生涡电流，回授到AMP内，做I／Ｏ讯号判别，以电压Hi／Lo信号输出。

（铁粉芯越大，感应距离相对越长）

「应用」

卧(直立)式射出机、机械手臂、封切机、移(网)印机、食品包装机、输送设备(输送带、仓储业)、纸类机器(模切机、贴合机、上光机、折纸机)、钻孔机……等等

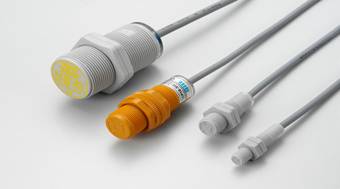

静电容开关的原理

「原理」

检测物体与开关之间所产生的静电容量变化、电容量随物体大小密度和距离而有所不同。

「检测」

金属、非金属（塑胶、皮革、玻璃、压克力、水、油粉末）

选型要点

「检测条件」

1＞被检测物外形大小材质

2＞被检测物通过速度间隔

3＞检测距离

「安装条件」

1＞ 安装空间限制：传感器外形尺寸限制检测方向

2＞ 安装方式：埋入式或非埋入式

3＞ 安装环境：防水等级？腐蚀性气体

「工作电压」

直流（10~30VDC）交流（90~250VAC）交直流

「输出方式」

「NPN」「PNP」「SCR」「Relay」

「输出状态」

「NO」「NC」

 型号说明（一）

型号说明（二）

型号说明（三）

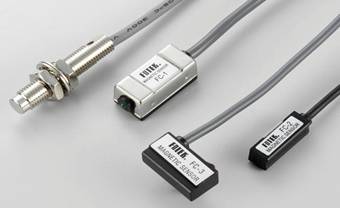

【磁簧感应器的原理】

原理

磁簧开关是由磁簧管为主体将机械的动作转换为电子讯号之装置。永久磁石移动靠近，磁簧管就会引动，磁场（高丝量）之存在及切断均促使此传感器做开关动作，可高速作动，寿命可达数百万次。

应用

气压缸

型号说明（四）
