光 电 开 关
一、概论原理（一）
光电开关
分 为
「直接反射型」；「镜片反射型」；「透過型」；「U型」
「标志检出器」；「限定距离型」；「光纤维型」
「直接反射型」投受光晶体装在同一侧，靠被检测物将光电开关所发射的光线反射回光电开关的受光晶体以侦测被检测物有无。
「镜片反射型」投受光晶体装在同一侧，靠反射镜片将光电开关所发射的光线反射回光电开关的受光晶体，当被检测物通过时会遮断光线，光电开关就能侦测被检测物有无。
「透過型」投光晶体装在投光器，受光晶体装在受光器，投光器与受光器安装在相对位置上，当被检测物通过时会遮断光线，光电开关就能侦测被检测物有无。
一、概论原理（二）
「U型」将透过型光电开关做成U型开口，以「可见光」当光源可当标志检出器，以「红外线」当光源可当通过检出器
「标志检出器」投受光晶体装在同一侧，靠反射镜片将光电开关所发射的光线反射回光电开关的受光晶体，当被检测物通过时会遮断光线，光电开关就能侦测被检测物有无。
「限定距离型」投光晶体装在投光器，受光晶体装在受光器，投光器与受光器安装在相对位置上，当被检测物通过时会遮断光线，光电开关就能侦测被检测物有无。
「光纤维型」将透过型光电开关做成U型开口，以「可见光」当光源可当标志检出器，以「红外线」当光源可当通过检出器
二、选型要点
「检测条件」
1＞ 被检测物外形？大小？颜色？表面状态？
2＞ 被检测物通过的速度？间隔等…
3＞ 检测距离？
「安装条件」
1＞ 安装空间限制：传感器外形尺寸限制？检测方向？有没有
背景物？
2＞ 安装环境：防水等级？腐蚀性气体？
「工作电压」
直流（10~30VDC）？交流（90~250VAC）？交直流？
「输出方式」
「NPN」？「PNP」？「SCR」？「Relay」？
「输出状态」
「NO」？「NC」？
光电的种类
1 「RTM」超短圆型光电开关
2 「M18」圆型光电开关
3 「MR」小型结构光电开关
4 「A3」自由电压型光电开关
5 「E3」自由电压型光电开关
6 「K2」坚固标准型光电开关

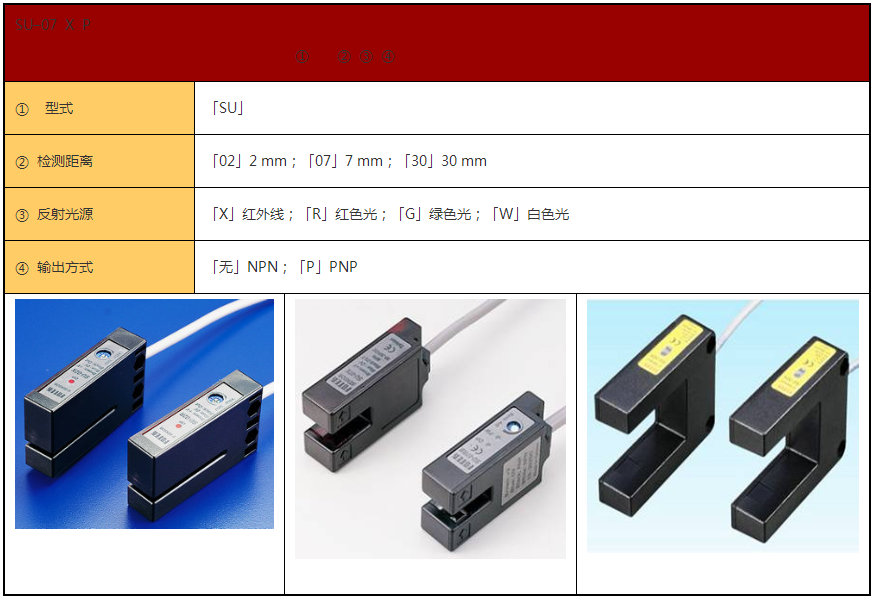

7 「SU」U型光电开关
8 「E2」小型光电开关
9 「EX」小型光电开关
10 「PH」小型光电开关
型号说明（一）

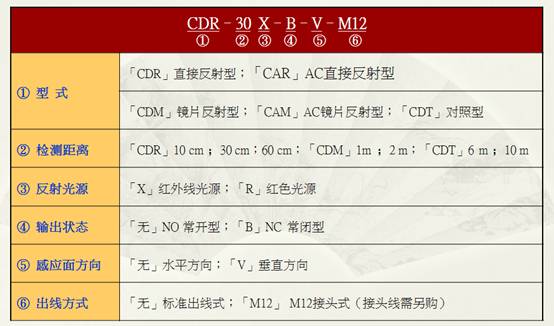

型号说明（二）

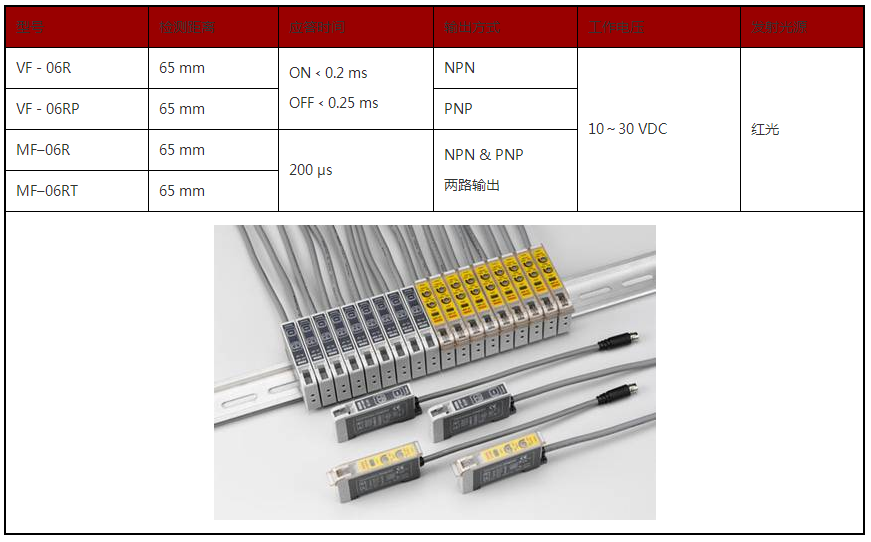

型号说明（三）

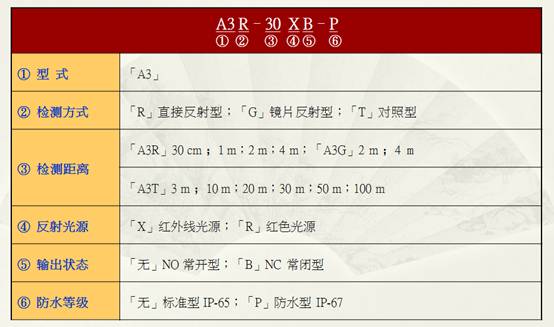

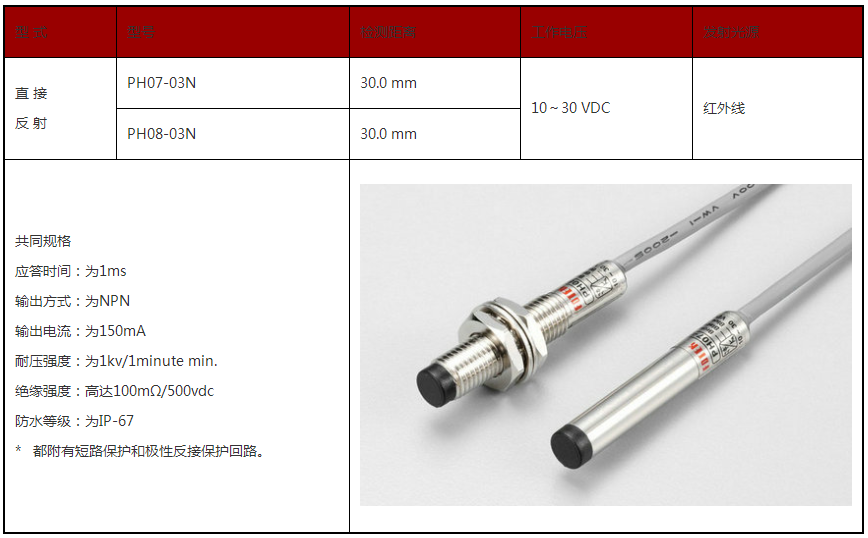

型号说明（四）

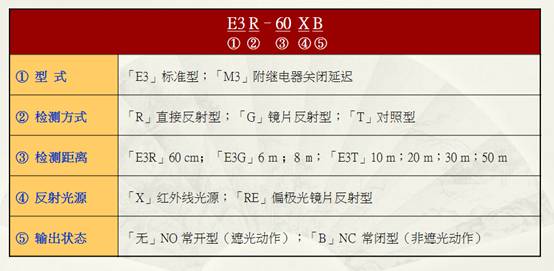

型号说明（五）

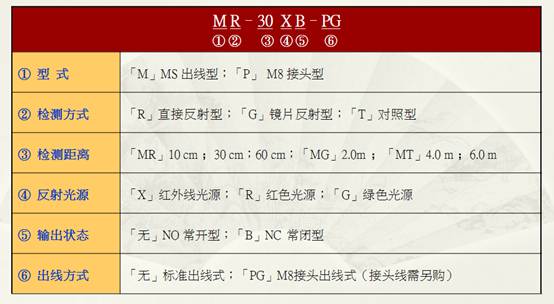

型号说明（六）

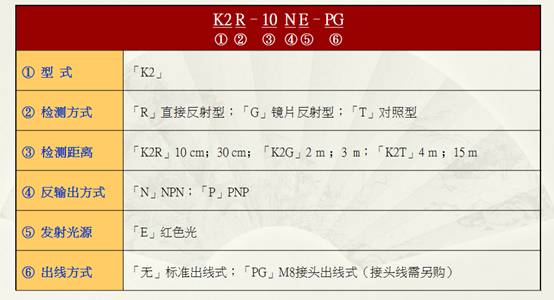

型号说明（七）

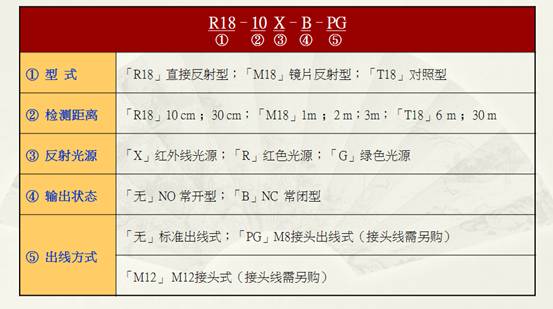

型号说明（八）
型号说明（九）
型号说明（十）
